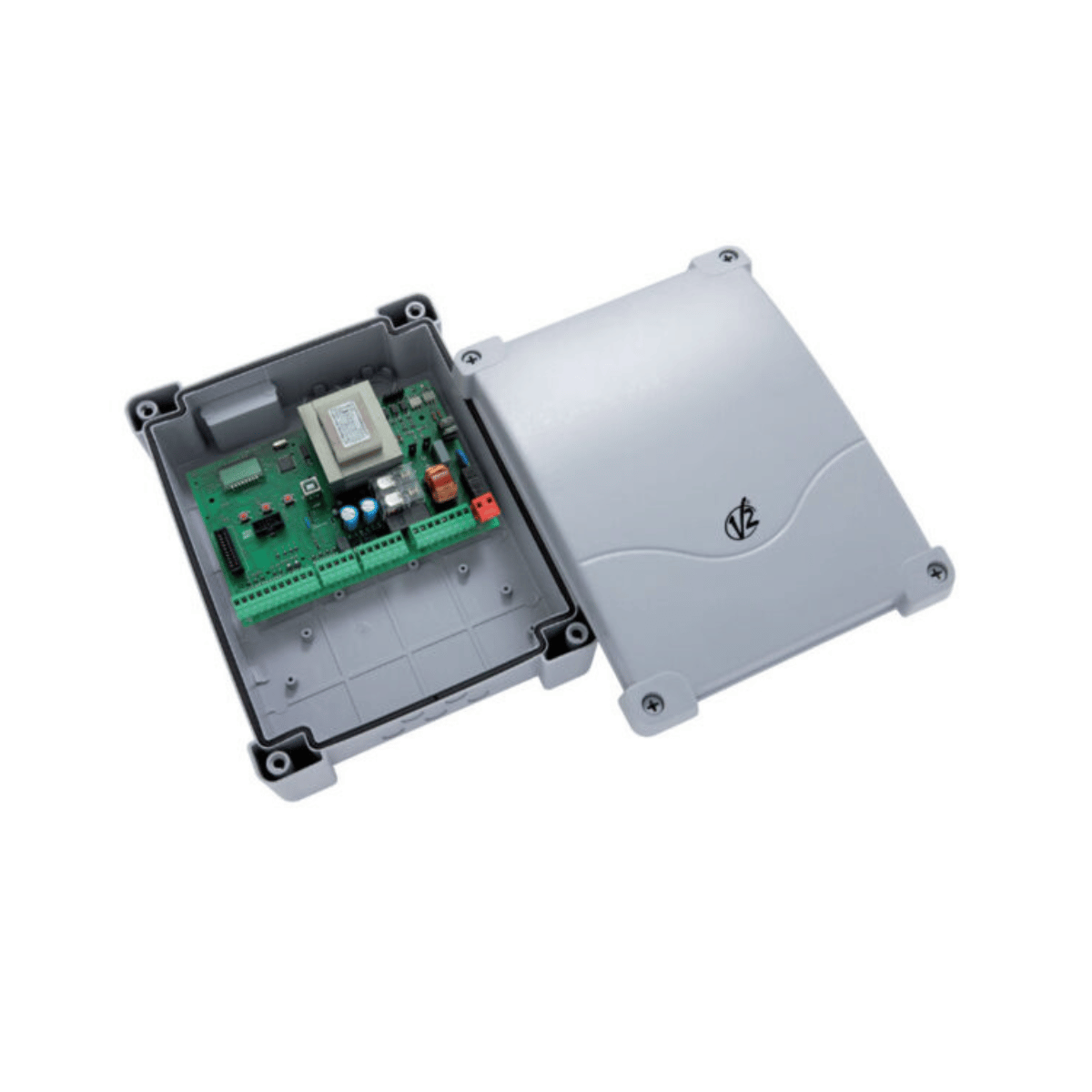

El V2 CITY1 EVO es un cuadro de maniobras digital para motores de 230 Vac. Gobierna puertas batientes, de una o dos hojas, y también correderas — un solo cuadro para las tres configuraciones, y por eso es una elección tan habitual cuando hay que sustituir una placa antigua que ya no se fabrica.

Digital significa aquí que el cuadro se configura con pantalla y menú en lugar de girando potenciómetros: tiempos de recorrido, fuerza, pausa antes del cierre automático y comportamiento de cada entrada se introducen como valores y se quedan como valores. La puesta en marcha es más rápida, y cuando algo falla el cuadro dice qué falla, en vez de dejarte contando destellos de un led.

Qué se le puede conectar

• Uno o dos motores de 230 Vac, con retardo de hoja independiente en puerta de dos hojas.
• Fotocélulas, con test en cada ciclo.
• Selector de llave, pulsador, receptor de radio, banda de seguridad.
• Luz destellante con preaviso y luz de cortesía.
• Cerradura eléctrica, si la instalación la tiene.

Ficha técnica

• Alimentación: 230 V / 50 Hz
• Potencia máxima de motor: 2 x 700 W
• Salida máxima de accesorios a 24 Vac: 10 W
• Temperatura de trabajo: −20 a +60 °C
• Dimensiones: 295 x 230 x 100 mm
• Peso: 1.600 g
• Grado de protección: IP55

El IP55 y ese rango de temperatura indican un cuadro pensado para vivir a la intemperie, en su caja, sobre el pilar o la pared. Aun así merece la pena colocarlo donde no le dé el sol de lleno ni la lluvia de cara: el calor acorta la vida de cualquier placa, tenga el grado que tenga.

Sustituir una placa antigua por este cuadro

Dos cosas deciden si te vale. La primera es la tensión del motor: este es un cuadro de 230 Vac y no moverá motores de 24 Vdc — es otra familia de placas por completo, y conectar una cosa con la otra estropea las dos. La segunda es el receptor de radio: si tus mandos funcionan a través de un receptor enchufable, ese receptor tiene que ser compatible con el conector de este cuadro, o habrá que cambiar también los emisores.

Si tienes dudas en cualquiera de los dos puntos, mándanos el modelo de tu motor y una foto de la placa que vas a sustituir a info@gates-spain.es. Preferimos decirte que este no es tu cuadro antes que vendértelo dos veces.
